简介

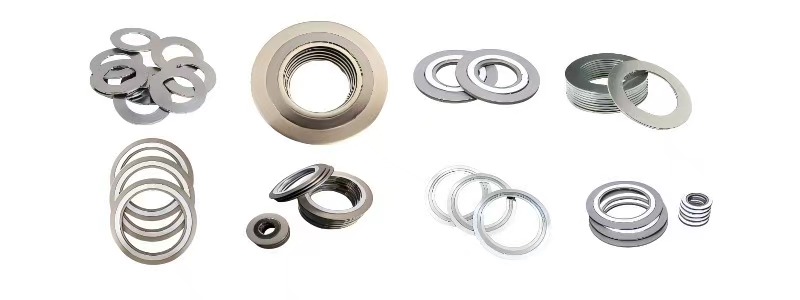

金属缠绕垫片是一种由金属带与非金属填充资料交替缠绕而成的半金属密封垫片，，兼具金属的强度和非金属的弹性，，是高温、高压及侵蚀性介质法兰衔接的梦想密封解决规划。金属缠绕垫片的选型需综合考量：：：
? 介质个性（侵蚀性、温度、压力）
? 法兰尺度（ANSI/DIN/JIS等）
? 结构类型（是否必要内外环）
特殊需要解决规划：：：
- 抗硫侵蚀：：：蒙乃尔金属带+特殊浸渍石墨
- 核级密封：：：因科镍625+超纯石墨（硼含量＜1ppm）
- 超高压：：：金属齿形垫+缠绕垫组合使用
根基结构与组成
组成部门
资料选择
职能
金属带
304/316不锈钢、钛合金、因科镍（Inconel）、蒙乃尔（Monel）等
提供机械支持，，抵抗压力和温度变形
填充资料
石墨（-200~800℃）、PTFE（-200~260℃）、云母（-200~1000℃）、陶瓷纤维（耐超高温）
填充金属间隙，，加强密封性，，适应法兰理论不平坦
内环（内加强环）
碳钢、不锈钢或与金属带同材质
预防垫片过度压缩，，提高抗吹出能力（Class 300以上法兰强制要求）
外环（外定位环）
碳钢或不锈钢
；；；げ撇，，便于装置定位（高压/大直径法兰常用）
主题个性
个性
注明
耐高温高压
最高耐受 **800℃/42MPa**（石墨填充+因科镍金属带）
优异密封性
金属与非金属的多层结构形成迷宫式密封，，泄漏率≤10?? mbar·L/s（氦检）
抗蠕变松弛
金属带提供弹性回复力，，持久使用后仍维持密封压力
法兰适应性
可赔偿法兰面轻微缺点（粗糙度Ra≤6.3μm）
介质兼容性
通过资料组相宜应酸、碱、油、蒸汽等绝大无数介质
重要类型
类型
代号
结构特点
合用尺度
典型利用
根基型
A型
无内外环
ASME B16.20, EN 1514
低压静态密封（Class 150）
内环型
B型
带金属内环
ASME B16.20
防吹出（Class 300~600）
外环型
C型
带金属外环
DIN 2690
高压/振动工况
内外环型
D型
同时带内环和外环
BS 3381
极端工况（电站、石化）
资料组合与选型指南
4.1 金属带选择
| 金属资料 | 温度上限 | 合用介质 | 特点 |
| 304不锈钢 | 550℃ | 蒸汽、弱酸碱 | 经济通用 |
| 316L不锈钢 | 550℃ | 氯化物环境 | 耐点蚀 |
| 钛合金 | 650℃ | 氧化性酸（硝酸、铬酸） | 轻量化 |
| 因科镍600/625 | 1200℃ | 高温侵蚀性气体（如硫化物） | 超高温耐蚀 |
4.2 填充资料选择
填充资料
温度领域
利益
限度
石墨
-200~800℃
耐高温、导热好
氧化环境中＞400℃需浸渍
PTFE
-200~260℃
耐强酸强碱
高温易冷流
云母
-200~1000℃
超高温不变性
弹性较差
技术参数（以石墨填充为例）
参数
典型值
测试尺度
压缩率
18%~30%
ASTM F586
回弹率
≥15%
ASTM F36
密封压力
0.1~42MPa
ASME B16.34
合用法兰等级
Class 150~2500
ANSI B16.5
最小预紧比压
50~70 MPa（石墨填充）
EN 13555
典型利用领域
- 石油化工：：：反映釜、加氢反映器法兰（高温高压）
- 电力行业：：：汽轮机、锅炉系统（蒸汽参数≤600℃/25MPa）
- LNG设备：：：低温法兰（-196℃）
- 制药设备：：：CIP/SIP系统（PTFE填充型）
- 核工业：：：核级法兰（需满足RCC-M尺度）
