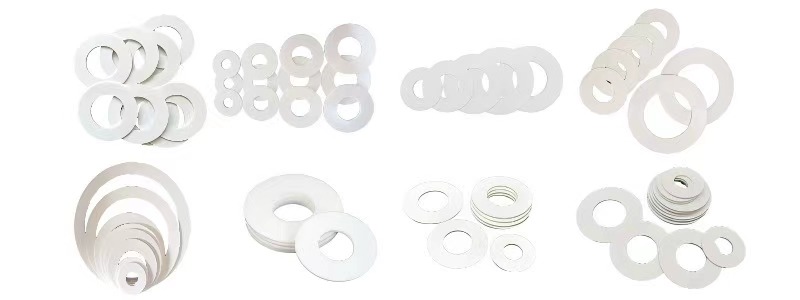

四氟包覆垫片专业简介
四氟包覆垫片是以聚四氟乙烯（PTFE）为包覆层，，，复合多种加强芯材制成的高机能密封元件。。该产品美满融合了PTFE卓越的化学惰性与加强资料的机械强度，，，是现代工业密封领域的标杆解决规划。。
主题价值体现
1. 化学防护专家
可耐受98%浓硫酸、、37%盐酸等强侵蚀介质，，，在酸碱交替工况下维持不变密封
2. 极端工况卫士
- 低温型：-196℃液氮环境不脆化
- 高温型：短时耐温达300℃（石墨加强款）
3. 智能密封改革
最新型号集成压力传感纤维，，，实现密封状态实时监测（可。。
技术演进里程碑
- 第五代产品选取梯度密度压抑技术，，，边缘密封压力提升50%
- 纳米Al?O?改性版本在核电领域实现60年设计寿命
- 激光微孔处置技术使密封接触面积增长70%
典型利用场景
- 化工领域：氯碱出产设备、、酸洗线法兰密封
- 能源行业：LNG接管站超低温管道、、核电站主泵
- 电子制作：半导体湿法设备超高纯介质输送
- 生物医药：切合FDA要求的无菌生物反映器
当前技术前沿：
- 正在测试的石墨烯改性垫片导热系数达25W/(m·K)
- 4D打印状态影象垫片可自适应法兰变形
- 生物可降解PTFE复合伙料进入中试阶段
该产品已形成DN15-DN3000全尺寸系列，，，通过ASME、、PED等18项国际认证，，，在全球50多个国度的大型工程项目中得到成功利用。。
基础个性参数
| 参数项 | 技术指标 | 测试尺度 |
| 材质组成 | PTFE+金属/非金属芯材 | ASTM D1710 |
| 工作温度 | -196℃ ~ +260℃（短时300℃） | ASTM D696 |
| 额定压力 | 0.6~15MPa（视结构类型） | ASME B16.20 |
| 压缩率 | 15~25% | ASTM F36 |
| 回弹率 | ≥15% | ASTM F36 |
| 密度 | 2.1~2.3 g/cm? | ASTM D792 |
| 理论粗糙度 | Ra ≤ 0.8μm（电抛光型） | ISO 4287 |
结构类型对比
| 类型 | 芯材材质 | 压力领域 | 特点 | 合用尺度 |
| 尺度型 | 橡胶 | ≤2.5MPa | 经济通用 | DIN 2690 |
| 加强型 | 304不锈钢 | ≤10MPa | 抗压抗蠕变 | ASME B16.21 |
| 高弹型 | 石墨 | ≤6MPa | 高温不变性好 | EN 1514-1 |
| 导电型 | 碳纤维 | ≤4MPa | 理论电阻10?Ω | ISO 8031 |
| 超高纯型 | PFA复合 | ≤3MPa | 金属离子析出<0.1ppb | SEMI F57 |
典型结构类型
| 类型 | 结构特点 | 合用压力 | 典型利用 |
| 橡胶芯包覆型 | PTFE包覆NBR/SBR橡胶 | ≤2.5MPa | 低压酸碱管道 |
| 金属齿形骨架型 | 不锈钢波纹板+PTFE双面包覆 | ≤15MPa | 石油化工高压法兰 |
| 石墨加强型 | PTFE+膨胀石墨复合层 | ≤10MPa | 高温蒸汽系统 |
| 特氟龙复合型 | PFA内层+PTFE外层 | ≤6MPa | 超高纯电子化学品输送 |
尺寸参数表
| 公称直径DN | 法兰外径(mm) | 垫片内径(mm) | 垫片厚度(mm) |
| 15 | 95 | 18 | 1.5/3.0 |
| 50 | 165 | 55 | 20./3.0 |
| 100 | 220 | 105 | 2.5/4.5 |
| 300 | 400 | 305 | 3.0/5.0 |
| 600 | 705 | 610 | 4.0/6.0 |
行业认证对照
| 认证尺度 | 认证内容 | 合用行业 |
| FDA 21 CFR 177.1550 | 食品接触安全认证 | 食品/制药 |
| TA Luft | 德国空气干净尺度 | 化工/环保 |
| NORSOK M-710 | 挪威石油尺度 | 油气开采 |
| ASME B16.20 | 美标管道法兰垫片规范 | 通用工业 |
| ISO 10993-5 | 医疗器械生物相容性 | 医疗设备 |
工况选型对照
| 工况要求 | 推荐类型 | 技术凭据 |
| 强酸+高压（10MPa） | 钛骨架加强型 | 耐蚀+高强度 |
| 超低温（-150℃） | 纳米SiO?改性型 | 抗冷流变 |
| 频仍拆卸 | 石墨缠绕复合型 | 回弹机能优异 |
| 无菌环境 | 电抛光PFA复合型 | Ra≤0.5μm |
| 防爆区域 | 碳纤维导电型 | 理论电阻≤10?Ω |
创新技术亮点
1. 理论微结构化处置：激光雕镂微米级纹路，，，密封接触面积增长70%
2. 梯度密度设计：选取多层复合压抑技术，，，边缘密度＞中心区20%
3. 智能预警职能：嵌入式导电纤维网络，，，实时监测密封失效（可。。
行业利用
- 化工行业：反映釜、、泵阀密封，，，耐HF酸等特殊介质
- 制药设备：切合FDA要求的无菌管道衔接
- 能源领域：LNG管道法兰、、核电站冷却系统
- 食品加工：乳品发酵罐、、果汁灌装线密封
选型重点
1. 介质兼容性：需验证PTFE对特定化学品的耐受性
2. 工况参数：凭据温度/压力选择芯材类型（如＞150℃禁用橡胶芯）
3. 法兰尺度：匹配法兰面型式（RF/FF/RJ等）及尺寸精度
